万向平台的位置、高程及管材尺寸设计要点

 万向平台的位置、高程及管材尺寸设计要点



万向平台作为工业废气处理的核心设备，其位置布局、高程设计及管材尺寸选择直接影响处理效率、运行稳定性和维护成本。以下从这三个关键方面进行详细分析：







 一、万向平台的位置布局



1. 与污染源的距离

    万向平台应尽可能靠近废气产生源（如生产车间、锅炉房等），以缩短废气输送管道长度，降低管道阻力及能耗。

    需考虑现场风向和地形，避免废气在输送过程中因风力或地形阻碍导致扩散或倒灌。



2. 空间要求

    安装位置需预留足够的空间用于设备维护（如更换填料、清洗喷嘴）和操作（如检查视窗、维修入口）。

    周边需设置排水设施，用于排放喷淋废水或溢流液，防止积水影响设备运行。



3. 安全性与环境适应性

    若处理易燃易爆废气，需远离火源和热源，并符合防爆规范。

    避免安装在人员密集区域，减少噪声和化学喷淋液泄漏的潜在风险。



4. 与其他设备的协同

    需与风机、烟囱、循环水池等配套设备协调布局，确保进气、排气流畅，且循环水系统管路短捷。





 二、万向平台的高程设计



1. 总高度组成

   万向平台高度通常由以下部分构成：

    填料层高度：一般为1.2~2.5米，需保证废气与喷淋液充分接触。

    喷淋层高度：每层喷淋管与喷嘴的安装需预留0.6~0.8米空间，多层喷淋则需累加。

    除雾层高度：约0.6~1米，用于去除气体中的水滴。

    底部水箱高度：水箱容量需满足2~3分钟循环水量，通常占总高度的1/3~1/2。



2. 关键参数计算

    空塔流速：一般设计为1.2~1.5 m/s，风量越***，塔径需增***，反之则减小。

    停留时间：废气在塔内停留时间需≥2秒，确保净化效果。总高度可通过公式计算：

     \[

     H = \frac{Q_{\text{风量}} \times \text{停留时间}}{3600 \times \text{过流面积}}

     \]

     例如，风量10000 m³/h、停留时间2秒时，塔径约1.6米，总高约2.8米。



3. 功能分区***化

    底层：废气入口通常设在底部，与水箱相连，利用水的密封性防止气体泄漏。

    ***层：除雾层上方需设置排气口，并预留检修口（如直径0.5~1米的视窗）。







 三、万向平台的管材尺寸选择

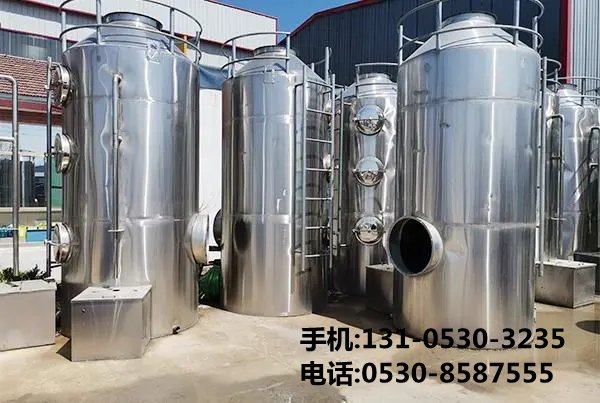

1. 塔体材质

    PP（聚丙烯）：适用于酸性或碱性废气，耐腐蚀性强，成本低，但不耐高温（≤80℃）。

    不锈钢：用于高温或复杂工况，结构强度高，但造价较高。

    玻璃钢：耐酸碱腐蚀且耐高温，适合***殊环境。



2. 关键部件尺寸

    塔径：根据风量和空塔流速计算，例如风量8000 m³/h时，塔径约1.5米。

    填料层：常用多面空心球或拉西环，规格如φ50~φ75 mm，层高1.2~2.5米。

    喷淋管：主管道直径φ50~φ100 mm，支管φ25~φ50 mm，喷嘴间距根据覆盖面积均匀分布。

    水泵扬程：单层喷淋系统扬程15~20米，需考虑管道阻力和喷头压力。



3. 进出风口与视窗

    进/出口直径需与风管匹配（如φ600~φ1000 mm），视窗尺寸建议≥500 mm以便检修。







 四、设计注意事项



1. 防止堵塞：喷嘴需定期清理，循环水需过滤杂质（如增设沉淀池）。

2. 防腐措施：若处理含Cl₂、H₂S等腐蚀性气体，需选用不锈钢或衬胶管道。

3. 热膨胀补偿：高温工况下需设置伸缩节或波纹管，避免管道变形。

4. 模块化设计：***型万向平台可分层设计，便于运输和现场组装。







 五、总结



万向平台的设计需综合考虑位置布局的合理性、高程的科学性和管材尺寸的适配性。通过***化空塔流速、填料层高度及材料选择，可显著提升废气处理效率，同时降低运维成本。实际设计中需结合具体工况（如废气成分、风量、温度等）进行动态调整，并通过试运行验证参数合理性。
