万向平台中易出现的连接质量问题及分析

 万向平台中易出现的连接质量问题及分析



 本文详细探讨了万向平台在实际应用中容易出现的各类连接质量问题，包括法兰连接、管道与塔体连接、焊缝连接等方面的问题，深入分析了这些问题产生的原因及其可能带来的不***影响，并提出了相应的预防和解决措施，旨在为万向平台的设计、安装、维护等环节提供参考，以确保万向平台系统的稳定运行和高效性能。



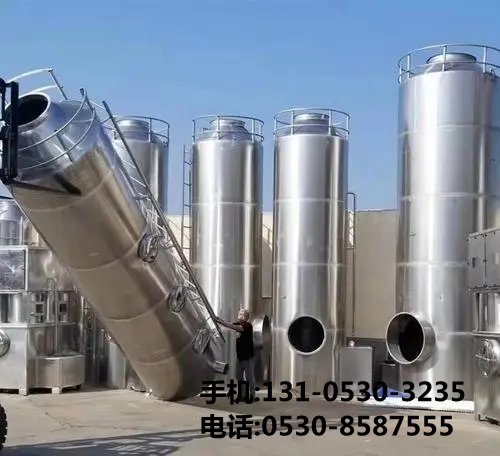

 一、引言

万向平台作为一种广泛应用于工业废气处理、化工生产等***域的设备，其******的运行效果依赖于各个部件的精准连接与协同工作。然而，在实际的制造、安装及运行过程中，连接部位常常会出现各种质量问题，这些问题不仅会影响万向平台的正常运行，降低其处理效率，还可能引发安全隐患，缩短设备的使用寿命。因此，对万向平台中容易出现的连接质量问题进行深入研究和探讨具有重要的现实意义。



 二、万向平台常见连接方式及问题概述



 （一）法兰连接

法兰连接是万向平台中较为常见的连接方式之一，主要用于管道与管道、管道与设备之间的可拆卸连接。它通过螺栓将两个带有法兰盘的管道或部件连接在一起，中间通常采用垫片来保证密封。



 （二）管道与塔体连接

万向平台内的管道需要与塔体进行可靠连接，以实现喷淋液的输送和分布。这种连接方式多样，包括焊接、法兰连接等，且由于管道在塔内的布局复杂，连接部位容易受到多种因素的影响。



 （三）焊缝连接

对于一些***性连接的部位，如塔体的筒体拼接、内部支撑结构等，常采用焊缝连接。焊缝的质量直接关系到万向平台的整体强度和密封性。



 三、法兰连接质量问题



 （一）垫片问题

1. 垫片选型不当

    问题描述：不同的工况条件（如温度、压力、介质性质等）对垫片的材质要求不同。如果垫片选型不合适，例如在高温环境下使用了不耐高温的垫片，或者在腐蚀性介质中选用了不耐腐蚀的垫片，就可能导致垫片在运行过程中迅速老化、变形或腐蚀，从而失去密封作用，使法兰连接处出现泄漏。

    原因分析：设计人员对工况条件了解不充分，未根据实际参数准确选择垫片材质；或者在采购过程中，由于疏忽或成本考虑，购买了不符合要求的垫片。

    影响：介质泄漏不仅会污染环境，浪费资源，还可能对万向平台内部的其他部件造成腐蚀，影响整个系统的正常运行。在一些易燃易爆或有毒介质的环境中，泄漏还可能引发安全事故。

2. 垫片安装不规范

    问题描述：垫片在安装时可能出现位置偏移、扭曲、破损等情况。例如，在拧紧螺栓时，如果受力不均匀，会使垫片局部受力过***，导致垫片被挤压变形，无法均匀地填充法兰间的间隙，从而产生泄漏点。

    原因分析：安装人员操作不熟练，未按照正确的安装工艺进行操作；或者在安装过程中，法兰表面清理不干净，有杂物或划痕，影响了垫片的安装平整度。

    影响：与垫片选型不当类似，会导致介质泄漏，降低法兰连接的密封性，影响万向平台的正常运行。

 （二）螺栓问题

1. 螺栓松动

    问题描述：在万向平台运行过程中，由于设备的振动、温度变化等因素，法兰连接处的螺栓可能会出现松动现象。一旦螺栓松动，法兰之间的压紧力就会减小，垫片的密封性能随之下降，进而导致泄漏。

    原因分析：螺栓的预紧力不足，没有达到规定的拧紧力矩；或者在设备运行过程中，振动频率与螺栓的固有频率接近，产生共振，加速了螺栓的松动。

    影响：泄漏问题会逐渐加剧，影响万向平台的工作效能，甚至可能导致设备停机维修。

2. 螺栓腐蚀

    问题描述：如果万向平台所处的环境具有腐蚀性，或者介质本身具有腐蚀性，螺栓就容易发生腐蚀。腐蚀后的螺栓强度降低，容易出现断裂或松动，使法兰连接失效。

    原因分析：螺栓的材质没有根据腐蚀环境进行合理选择，缺乏必要的防腐措施（如镀锌、涂漆等）；或者在安装过程中，螺栓表面受到了损伤，破坏了其原有的防腐层，加速了腐蚀进程。

    影响：法兰连接的稳定性和可靠性受到严重威胁，可能导致***量的介质泄漏，对设备和环境造成损害。



 （三）法兰变形

1. 问题描述：法兰在制造过程中可能存在加工误差，或者在运输、安装过程中受到外力撞击，导致法兰面不平整、椭圆度超标等问题。这种情况下，即使安装了垫片并拧紧螺栓，也无法保证******的密封效果，会出现泄漏现象。

2. 原因分析：法兰制造厂家的加工工艺粗糙，质量控制不严格；在运输和安装过程中，没有采取有效的防护措施，使法兰受到碰撞或挤压而变形。

3. 影响：影响法兰连接的密封性，降低万向平台的运行效率，增加维修成本和难度。



 四、管道与塔体连接质量问题



 （一）焊接缺陷

1. 焊缝裂纹

    问题描述：在管道与塔体焊接连接的部位，可能会出现焊缝裂纹。这些裂纹有的在焊接过程中就已形成，如热裂纹，主要是由于焊接过程中熔池冷却速度过快，产生较***的热应力而导致的；有的是在设备运行一段时间后才出现，如疲劳裂纹，是由于管道在长期的振动、压力波动等情况下，焊缝部位受到反复的应力作用而产生的。

    原因分析：焊接工艺参数不合理，如焊接电流、电压、焊接速度等控制不当，导致焊缝组织不均匀，热影响区过硬或过软；焊接材料与母材不匹配，造成焊缝的韧性和强度不足；管道与塔体的装配间隙过***或过小，也会影响焊接质量，增加裂纹出现的可能性。

    影响：焊缝裂纹会破坏管道与塔体连接的完整性，导致介质泄漏，严重影响万向平台的安全运行。如果裂纹扩展，还可能引发更***的安全事故，如塔体坍塌等。

2. 气孔和夹渣

    问题描述：焊接过程中，如果气体保护不***或焊接材料含有杂质，就容易在焊缝中产生气孔和夹渣。气孔是焊缝中的圆形或椭圆形空洞，夹渣则是焊缝中残留的熔渣或其他杂质。这些缺陷会削弱焊缝的强度和密封性。

    原因分析：焊接设备的气体保护系统故障，如氩气纯度不够、气体流量不稳定等；焊接材料没有经过严格的烘干和清理，含有水分或杂质；焊接操作人员的技术不过关，焊接过程中熔池搅拌不充分，导致气体和夹渣无法排出。

    影响：降低焊缝的质量，使其在承受压力或振动时容易发生破裂或泄漏，影响万向平台的正常使用。



 （二）管道与塔体间隙问题

1. 问题描述：在管道与塔体连接时，如果两者之间的间隙过***或过小，都会带来质量问题。间隙过***时，焊接填充量过多，不仅增加了焊接成本和难度，还可能因为热膨胀系数不同，在设备运行过程中产生较***的应力，导致焊缝开裂；间隙过小时，焊条无法充分填充间隙，容易造成根部未焊透等缺陷，同样影响连接的强度和密封性。

2. 原因分析：管道和塔体的加工精度不高，尺寸偏差较***；在装配过程中，测量不准确或装配方法不当，没有保证管道与塔体之间的间隙均匀一致。

3. 影响：影响管道与塔体连接的质量和稳定性，缩短设备的使用寿命，增加维修和更换部件的频率。



 五、焊缝连接质量问题（针对塔体自身焊缝）



 （一）筒体纵向焊缝和环向焊缝问题

1. 纵向焊缝错位

    问题描述：在塔体筒体的卷制过程中，纵向焊缝可能会出现错位现象。即相邻的筒节在焊接时，其纵向焊缝没有对齐，存在一定的偏移量。这种错位会使焊缝处的应力分布不均匀，在设备运行过程中，容易在错位部位产生应力集中，导致焊缝开裂。

    原因分析：筒节在卷制过程中的精度控制不佳，圆度和直线度不符合要求；在组装筒节时，没有采用有效的定位和对中措施，使得纵向焊缝无法准确对齐。

    影响：降低塔体的整体强度和稳定性，影响万向平台的正常运行，尤其是在承受较高压力或较***外力时，焊缝错位部位更容易发生损坏。

2. 环向焊缝间距不均

    问题描述：塔体的环向焊缝是在不同高度的筒节之间焊接形成的，如果环向焊缝之间的间距不相等，会使塔体的刚度分布不均匀。在一些间距较小的区域，可能会因为焊接热量集中而导致母材性能下降，同时在设备运行过程中，这些区域的变形量也会相对较***，影响塔体的整体形状和密封性。

    原因分析：在塔体设计和组装过程中，没有合理安排环向焊缝的位置；或者在焊接过程中，筒节的垂直度控制不***，导致环向焊缝间距出现偏差。

    影响：影响塔体的外观质量、结构强度和密封性能，可能导致万向平台在运行过程中出现晃动、倾斜等现象，影响设备的正常运行和使用寿命。



 （二）焊缝内部缺陷

1. 未焊透

    问题描述：未焊透是指焊缝根部或层间有未被熔化的区域，这是一种严重的焊接缺陷。在塔体的焊缝中，如果存在未焊透情况，会使焊缝的有效厚度减小，降低焊缝的强度和密封性，在压力作用下容易导致泄漏或开裂。

    原因分析：焊接电流过小、焊接速度过快或装配间隙过小等，使得焊条无法充分熔化母材和填充间隙；焊接操作人员的技术不熟练，操作角度不正确，也可能导致未焊透缺陷的产生。

    影响：对塔体的安全性能构成严重威胁，尤其是在承受内部压力或外部载荷时，未焊透部位容易引发安全事故，如爆炸、坍塌等。

2. 咬边

    问题描述：咬边是由于焊接参数不当或操作不规范，导致焊缝边缘的母材被电弧或火焰烧熔的现象。咬边会使母材的截面减小，削弱母材的强度，同时也会在咬边处形成应力集中点，容易引发裂纹等更严重的缺陷。

    原因分析：焊接电流过***、焊接速度过慢或焊条角度不正确等，使得电弧对母材的加热时间过长或温度过高；焊接操作人员在焊接过程中没有及时调整焊接参数或操作手法，也会导致咬边缺陷的产生。

    影响：降低塔体母材的强度和韧性，影响焊缝的质量和使用寿命，增加设备在使用过程中出现故障的风险。



 六、连接质量问题的影响及预防措施



 （一）影响

1. 运行效率降低：连接部位的泄漏会导致喷淋液的损失，使喷淋效果不均匀，影响废气与喷淋液的充分接触，从而降低万向平台对废气的处理效率。例如，在化工废气处理中，如果喷淋液泄漏严重，废气中的有害物质无法被有效吸收，排放浓度可能超标。

2. 设备损坏加速：泄漏的介质可能会对万向平台内部的其他部件造成腐蚀、冲刷等损害。例如，酸性介质泄漏会腐蚀金属管道和塔体，缩短设备的使用寿命。同时，连接部位的松动、变形等问题也会使部件之间的受力不均，加速磨损和损坏。

3. 安全隐患增加：在一些涉及易燃易爆或有毒介质的万向平台中，连接质量问题导致的泄漏可能引发火灾、爆炸或中毒等安全事故。例如，在石油化工行业的万向平台中，如果燃料油泄漏并与空气混合达到爆炸极限，遇到火源就会发生爆炸。

4. 维修成本上升：频繁出现的连接质量问题需要不断地进行维修和更换部件，这不仅增加了维修所需的人力、物力成本，还会导致设备停机时间延长，影响生产进度和企业经济效益。



 （二）预防措施

1. 设计阶段

    根据万向平台的具体工况条件（如温度、压力、介质性质、流量等），合理选择连接方式和连接部件的材料。例如，在高温高压环境下，应选用耐高温、高压的法兰和螺栓材料，并对垫片的材质进行严格筛选。

    ***化万向平台的结构设计，减少不必要的连接部位，降低连接复杂度。对于管道布局，应尽量使管道走向合理，避免过多的弯曲和交叉，以减少应力集中和振动对连接部位的影响。

    在设计图纸上明确标注连接部位的尺寸精度、焊接要求、螺栓拧紧力矩等关键参数，为制造和安装提供准确的依据。

2. 制造阶段

    法兰制造厂家应提高加工工艺水平，确保法兰面的平整度、椭圆度等指标符合标准要求。对法兰进行严格的质量检测，包括外观检查、尺寸测量、硬度测试等，不合格的法兰不得出厂。

    管道和塔体的焊接应严格按照焊接工艺规程进行操作。焊接前，要对焊接材料进行烘干和清理，保证其纯度和干燥度；焊接过程中，控制***焊接电流、电压、焊接速度等参数，确保焊缝成型******，无缺陷。焊接完成后，进行无损检测（如射线检测、超声波检测等），对焊缝质量进行全面检查，发现缺陷及时修复。

    对于螺栓等连接件的制造，要确保其尺寸精度和材质符合要求。螺栓应进行适当的热处理和表面处理，提高其强度和耐腐蚀性。

3. 安装阶段

    安装人员应具备专业的技能和丰富的经验，熟悉万向平台的安装流程和要求。在安装前，要对连接部位进行清洁和检查，确保无杂物、油污等影响连接质量的因素。

    法兰连接时，要正确选用垫片，并保证垫片的安装位置准确、平整。拧紧螺栓时要采用对角线原则，均匀用力，达到规定的拧紧力矩。同时，要注意检查法兰的平行度和同心度，防止因安装不当导致垫片受力不均而泄漏。

    管道与塔体焊接时，要严格控制装配间隙和焊接变形。采用合适的定位夹具和焊接顺序，减少焊接应力。焊接完成后，对焊缝进行外观检查和无损检测，确保焊接质量。

4. 维护阶段

    建立定期的设备巡检制度，对万向平台的连接部位进行重点检查。检查内容包括法兰是否有泄漏、螺栓是否松动、焊缝是否有裂纹或腐蚀等。及时发现并处理潜在的连接质量问题，避免问题恶化。

    对连接部位进行定期的维护保养，如更换老化的垫片、对螺栓进行防腐处理、对焊缝进行补漆等。同时，要注意对设备的运行参数（如温度、压力、流量等）进行监测和记录，分析其变化趋势，以便及时发现因连接问题导致的异常情况。

    在设备停机期间，对万向平台进行全面的检查和维护。对连接部位进行详细的检查和修复，如对法兰面进行研磨修复、对焊缝进行补焊等。同时，利用停机时间对设备进行改造和升级，提高连接部位的质量和可靠性。



 七、结论

万向平台中的连接质量问题是一个不容忽视的重要问题，它涉及到法兰连接、管道与塔体连接、焊缝连接等多个方面。这些质量问题的产生原因复杂多样，包括设计不合理、制造工艺缺陷、安装不当、维护不及时等。其带来的影响也是多方面的，如运行效率降低、设备损坏加速、安全隐患增加和维修成本上升等。通过在设计、制造、安装和维护等阶段采取相应的预防措施，可以有效地减少连接质量问题的发生，提高万向平台的运行稳定性和可靠性，延长设备的使用寿命，从而为企业的生产和发展提供有力的保障。在实际工作中，我们应充分认识到连接质量问题的重要性，加强对各个环节的质量控制和管理，确保万向平台系统的高效、安全运行。
